2. 보드 주의 사항.

전원 공급 방법

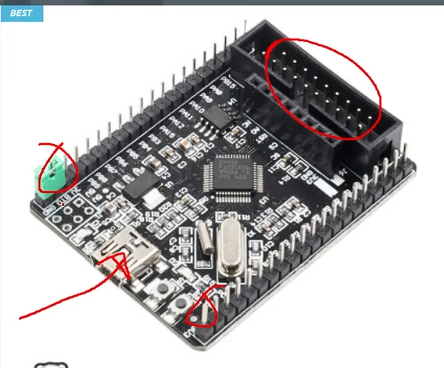

저렇게 위쪽 핀 많은 곳 이랑(ST-Link),

아래쪽 USB를 통해,



또 양쪽 중 아무 곳이나 한 곳, 핀을 통해.



전부 다 3.3V여야 함.



보통 위쪽 ST-Link(디버거)를 통해 전원을 연결하긴 하는데, 이게 컴퓨터 USB 포트에서 가져오는 거라 전원 부족할 수도..



강사님은 USB허브 사용해서 따로 추가로 전력을 공급받을 수 있는 기기를 사용하기 때문에 전력부족은 유의 안해도 되나 봄.



근데 만약, 여튼간에 ST-Link로 전력 부족 시 아래 USB 케이블을 통해 전력공급 하면 됨(컴퓨터 말고, 핸드폰 충전기 등).





보통 핸드폰 충전기는 5V이고,

저쪽 USB에서는 무슨 보호회로 있는지 그걸 3.3V로 바꿔서 나머지에 공급 됨.





저 초록색 핀 오른쪽에 구멍 6개 저쪽도 전원 넣을 수 있다는데, 권장하지 않는다고 함.



그리고 핀 쪽을 통해서 전원 공급 할 때에는, 저거는 따로 보호회로가 구성되어 있지 않은지 정확히 3.3V 맞춰서 넣어야 한다고 함.
